제품 설명

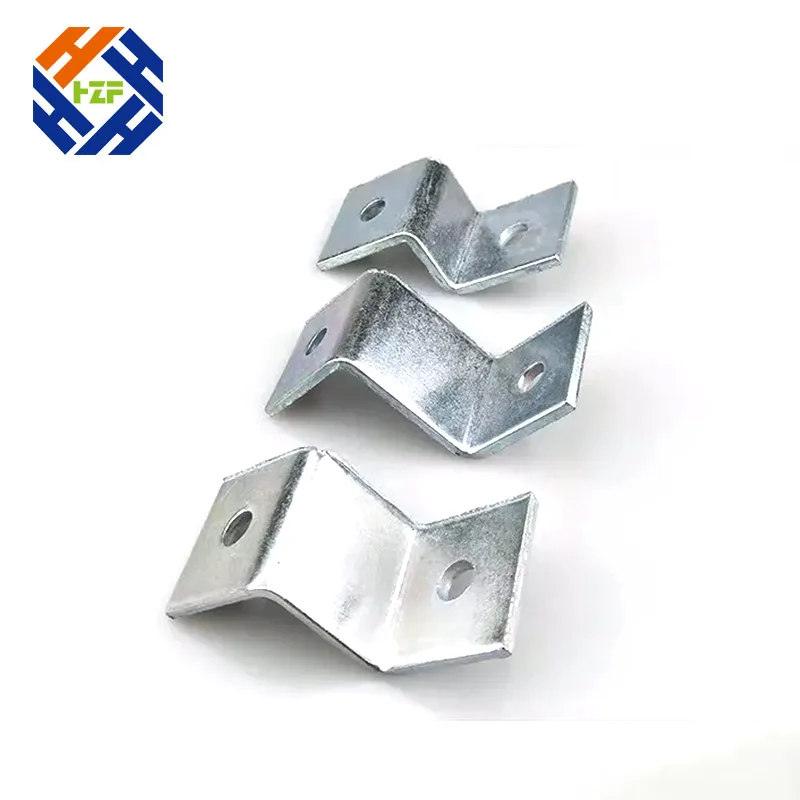

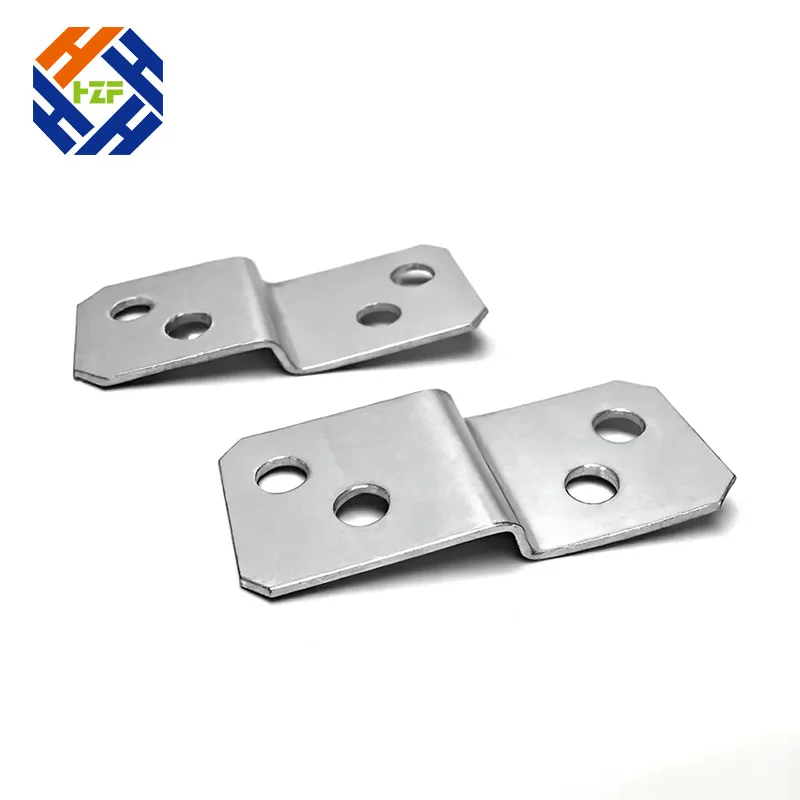

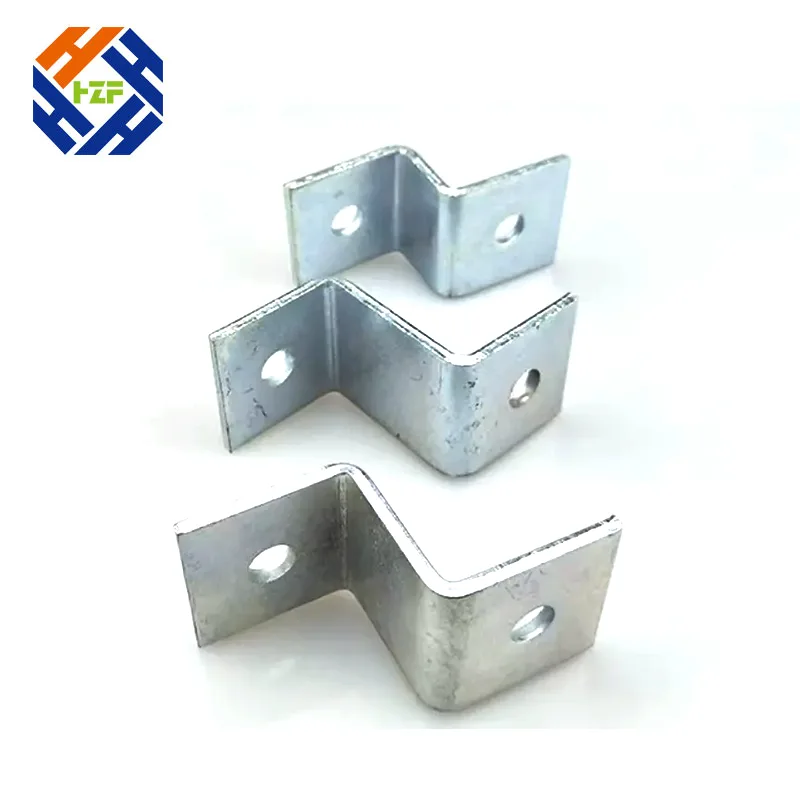

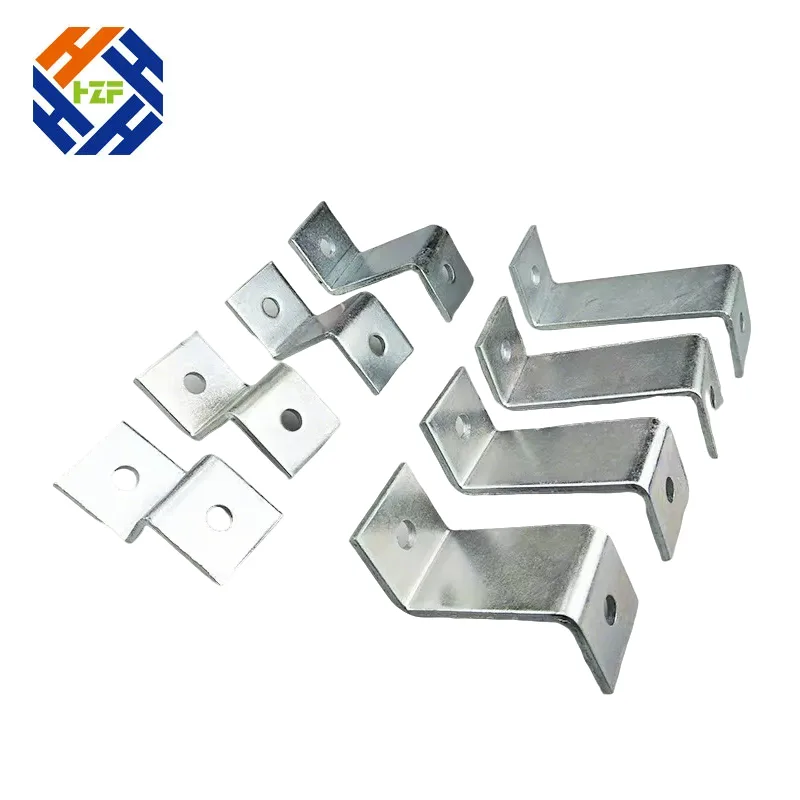

Z형 코너 브라켓은 금속 스탬핑을 통해 단일 조각으로 형성된 연결 하드웨어 유형으로, 단면이 영문자 "Z"와 유사하기 때문에 이름이 붙여졌습니다. 일반적으로 냉간 압연 강, 스테인리스 강 또는 알루미늄 합금과 같은 재료로 만들어지며 다이 스탬핑 및 굽힘과 같은 공정을 통해 제조됩니다. 이 브래킷은 높은 치수 정확도, 안정적인 구조 및 높은 생산 효율성을 특징으로 합니다.

기존 L자형 브래킷과 비교하여 Z자형 브래킷의 "Z" 구성은 단일 직각 연결이 아닌 이중 방향 지원을 제공합니다. 이를 통해 서로 다른 평면에 있는 표면을 결합하는 데 적응할 수 있습니다.

하오지펑®무료 샘플, 빠른 배송 및 안정적인 애프터 서비스를 제공합니다. 브랜드의 시장 경쟁력을 높이기 위해 Z 모양의 금속 코너 브래킷을 도매하세요.

Z형 코너 금속 브래킷의 기능

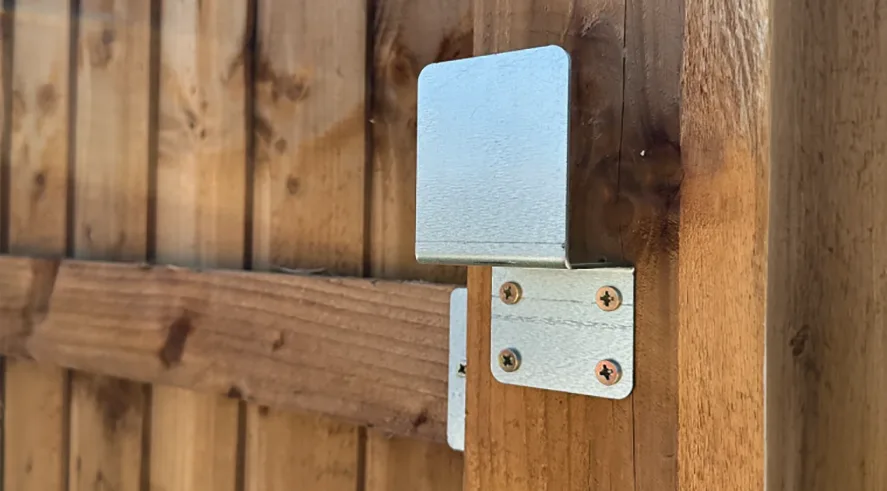

Z형 금속 코너 브래킷의 핵심 기능은 동일한 평면에 있지 않은 두 개의 금속 스탬핑 부품을 연결하는 것입니다. 구성 요소 사이의 높이 간격을 메워 안전한 조립이 가능하고 평면 정렬 불량으로 인한 연결 느슨해짐을 방지합니다.

스탬핑으로 형성된 견고한 구조를 기반으로 하는 이 브래킷은 구성 요소의 무게와 하중을 분산 및 전달하여 전체 구조의 하중 지지 능력을 향상시키고 연결 지점의 변형이나 파손을 방지합니다.

"Z" 모양은 적층 재료의 수평 또는 수직 변위를 제한하여 조립 후 안정성을 향상시킵니다.

일체형 스탬프 디자인에는 추가 용접이나 2차 가공이 필요하지 않습니다. 나사나 리벳을 사용하여 직접 고정할 수 있어 설치 시간과 인건비가 절감됩니다.

스탬핑 브래킷 부품의 적용 및 적용 방법

1. 가구 제조업

옷장, 캐비닛 및 책장용 라미네이트의 탈구된 연결, 사무실 책상 및 의자의 브래킷 고정, 소파 프레임의 지지 및 보강.

벽 캐비닛의 후면 패널과 측면 패널 사이의 탈구된 연결부에 Z형 금속 코너 브래킷을 설치합니다. 라미네이트의 내하력을 보장할 뿐만 아니라 커넥터를 숨겨 가구의 미적 아름다움을 향상시키는 나사로 플랜지를 고정합니다. 스테인레스 스틸 Z형 코너 금속 브래킷을 사용하여 등받이와 사무실 의자 좌석의 연결을 강화합니다.

2. 문과 창문의 고정

알루미늄 합금 문과 창문, 프레임의 새시와 프레임 사이의 연결.

알루미늄 합금 슬라이딩 도어의 슬라이딩 레일과 도어 프레임 사이의 어긋난 부분에 아연 도금된 Z형 코너 브래킷을 설치하여 슬라이딩 레일의 내하력을 향상시키고 슬라이딩 중 슬라이딩 레일 변형을 방지합니다.

3. 가전제품 및 전자기기

냉장고, 에어컨 내부 브라켓 고정, 세탁기 캐비닛 보강, 디스플레이용 벽걸이 브라켓 연결.

냉장고 선반 브래킷과 내부 라이너 사이의 연결을 위해 경량 알루미늄 합금 Z형 금속 코너 브래킷이 채택되어 내하중 요구 사항을 충족할 뿐만 아니라 전체 무게도 감소합니다. 벽걸이형 에어컨의 실내기 걸이판과 벽 확장 나사의 접합부에서 Z형 코너 브래킷을 사용하여 높이 차이를 조정하여 설치 후 에어컨이 수평이고 기울어지지 않도록 합니다.

4. 자동차 및 운송장비

자동차 내부 패널 고정, 트럭 화물 상자 프레임 접합, 전기 자동차 프레임 부품 연결.

자동차 도어 패널 내부의 지지 구조와 차체 판금 사이의 어긋난 연결을 위해 경량 스탬프 Z형 코너 브래킷을 사용하여 차체 중량을 줄이면서 연결 강도를 보장합니다. 트럭 화물칸의 측면 패널과 바닥 패널의 접합부에는 고강도 아연 도금 Z형 코너 브래킷을 보강하여 화물 상자의 진동 방지 기능을 향상시킵니다.

Z형 금속 코너 브래킷은 고강도 강철 또는 알루미늄 합금 재질로 만들어집니다. 내하중 성능 확보를 전제로 단면 두께 최적화를 통해 제품 중량을 감소시켰습니다.

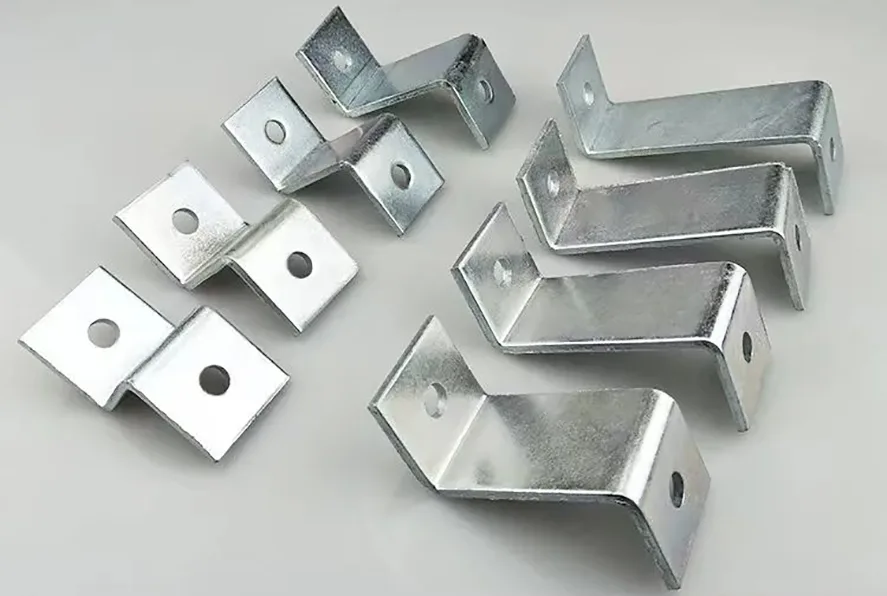

사양

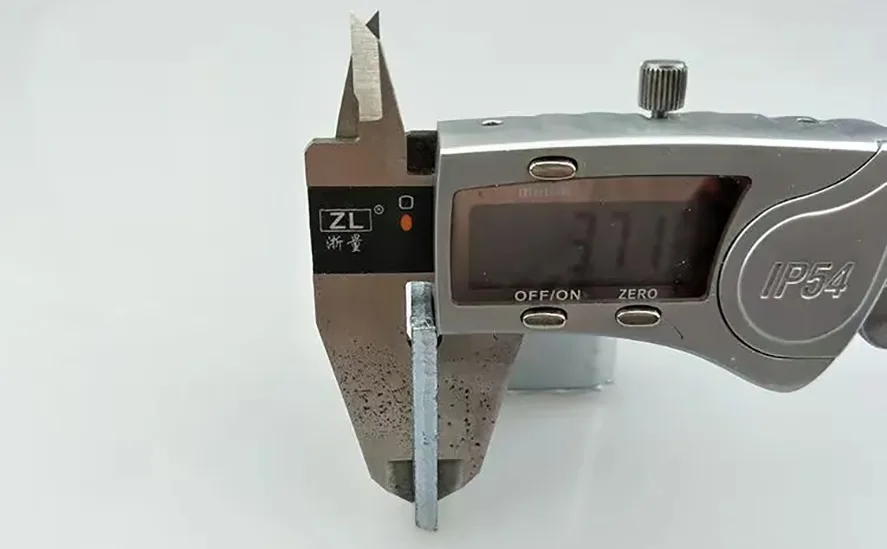

중간 높이	너비	구멍 직경	두께	구멍 중심 거리
20mm	40.5mm	9.8mm	2.8mm	17mm
30mm	40.5mm	9.8mm	3.7mm	17mm
40mm	40.5mm	9.8mm	3.7mm	17mm
50mm	40.5mm	9.8mm	3.7mm	17mm
60mm	40.5mm	9.8mm	3.7mm	17mm
70mm	40.5mm	9.8mm	3.7mm	17mm
80mm	40.5mm	9.8mm	3.7mm	17mm
90mm	40.5mm	9.8mm	3.7mm	17mm
100mm	40.5mm	9.8mm	3.7mm	17mm

Z형 금속 코너 브라켓의 디자인 특징

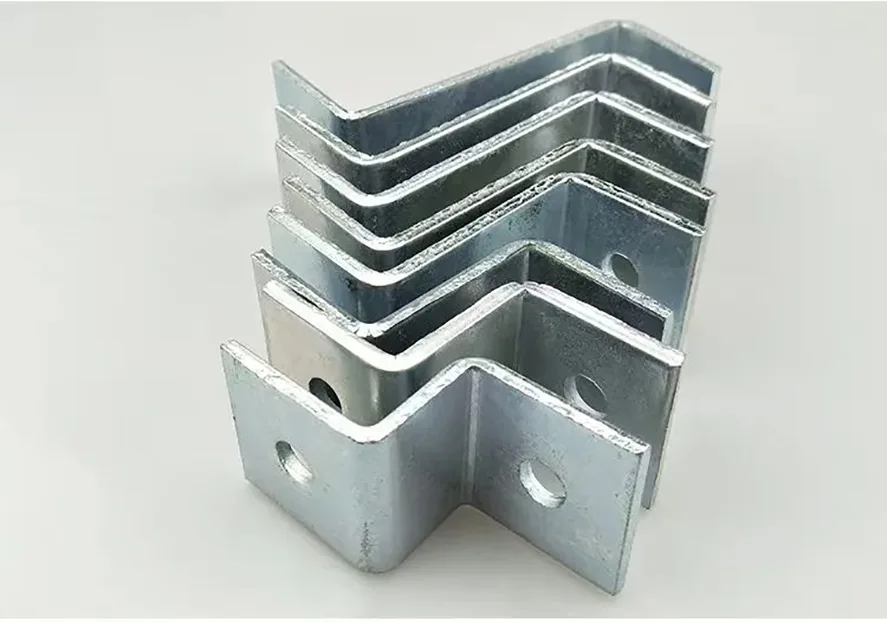

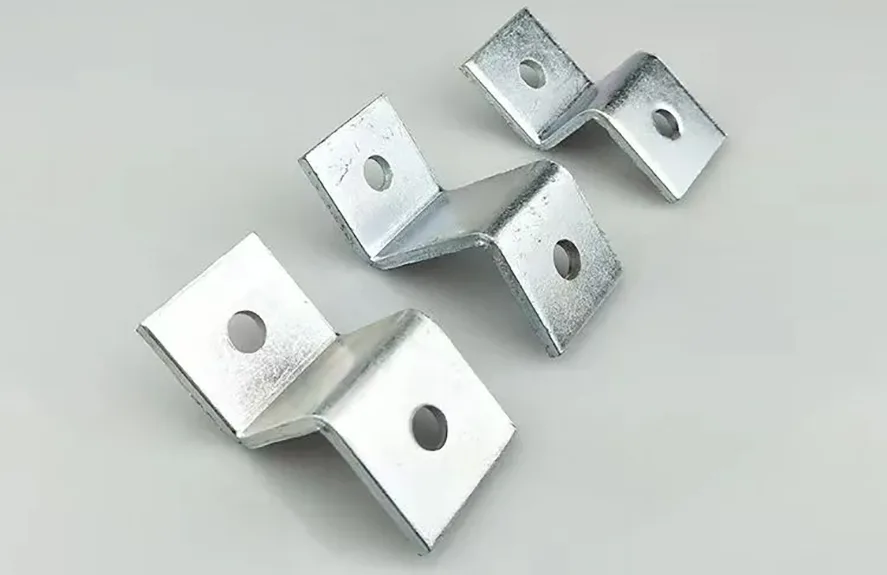

Z자형 코너 금속 브래킷은 용접 이음새가 없고 구조적 무결성이 강한 스탬핑 공정을 통해 일체형으로 형성됩니다. 용접부보다 피로에 강하고 파손될 가능성이 적으며 생산 공정 비용이 절감됩니다. 상하 2개의 평행 플랜지와 중앙 수직 연결판이 안정적인 구조를 형성하여 수평 및 수직 압력을 동시에 견딜 수 있습니다.

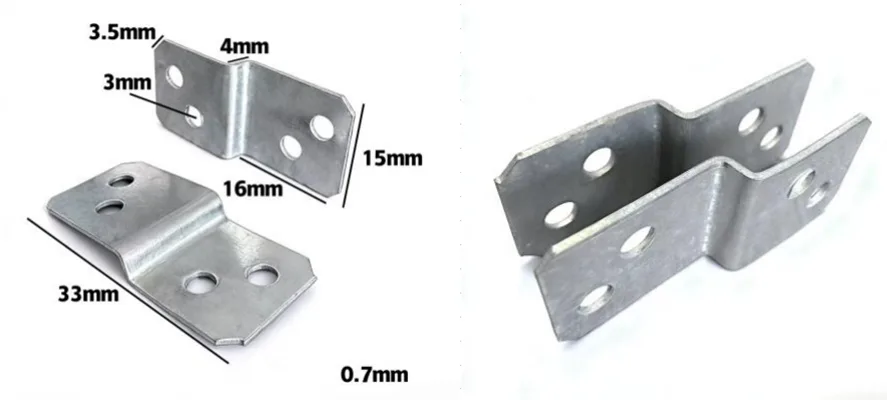

Z자형 금속 코너 브래킷은 다양한 적용 시나리오에 따라 다양한 플랜지 길이, 두께 및 구멍 직경으로 맞춤 설정할 수 있습니다.

스탬핑 후 코너 브래킷은 다양한 환경의 부식 방지 요구 사항을 충족하기 위해 아연 도금, 플라스틱 스프레이 및 양극 처리와 같은 표면 처리를 거칠 수 있습니다. 예를 들어, 실외 커튼월에 사용되는 코너 브래킷에는 용융 아연 도금 처리가 적용되고, 실내 가구에 사용되는 코너 브래킷에는 플라스틱 스프레이 처리가 적용되어 심미성을 향상시킵니다.

Z형 금속 브래킷은 고강도 강철 또는 알루미늄 합금 재질로 제작됩니다. 내하력 보장을 전제로 단면 두께 최적화를 통해 제품 무게를 줄였습니다. 사용 환경에 따라 재질을 선택할 수 있으며, 실외 내식성을 위한 스테인리스 스틸, 경량화를 위한 알루미늄 합금, 비용 효율적인 실내 사용을 위한 냉간 압연 스틸을 선택할 수 있습니다. 자세한 내용은 info@hzfcasting.com으로 문의하세요.
